배터리 품질진단 측정기 IBEX
IBEX-Series

밀폐형(장수명) 배터리는 각종 보안설비 / 태양발전설비 / 전기품질 개선 설비, IDC센터의 예비전원 및 유무선 통신망의 예비 비상전원으로 중요한 역할을 하고 있으나, 기존의 점검방식으로는 경년열화(Aging), 용량저하 및 건전 상태의 식별이 불가능하였습니다.

국내 최초로 개발되어 신제품인증, 국산신기술 인증을 받은 배터리 품질(수명) 진단 측정기로서, 방전시험 없이 부동충전 중에 있는 배터리의 건전상태를 용이하게 확인할 수 있습니다.

다수의 특허등록(미국, 중국, 인도 등 해외특허 등록), 검교정기관 시험, 국내 K통신사 및 국내 배터리 제조사의 검증으로 이의 우수성이 입증되었습니다.
IBEX 시리즈는 IEEE(국제전기전자 기술자협회) Std 1188-1996(밀폐형), Std 450/484-2002(연배터리)에 의해 “Battery 유지보수 및 교체기준”에 부합되는 제품입니다.

IBEX 장점

세계 최초의 리플제거 알고리즘, 세계 최초로 동기검파를 이용한 리플제거 알고리즘을 채택하여 부동충전중에도 ±2.0%의 측정정밀도를 유지할 수 있습니다.(특허등록 제0494489호)
빠른 측정시간 측정에 소요되는 시간이 3초 이내로서 많은 배터리Cell을 보다 빠르게 측정하여 자동으로 저장할 수 있습니다. 세계 최초로 소형화, 경량화에 성공하여 이동 및 측정시 1인이 가능합니다.
우수한 측정 특성 자동 스케일링 회로를 채택하여 5Ah~최대 6000AH, 1.2V, 2V, 6V, 12V ~ 60V Cell 및 결선저항을 용이하게 측정할 수 있습니다.
GUI 메뉴 ICON 측정저장에 필요한 모든 메뉴를 사용자 위주의 ICON 방식으로 설계하여, 초보자도 용이하게 사용 측정할 수 있습니다.

데이터 분석 프로그램 - Exmons Ultra+

Exmons 는 IBEX로 부터 측정된 배터리 정보를 PC에 다운로드하여 손쉽고 편리하게 데이터를 분석, 저장, 관리 및 보고할 수 있는 배터리 품질 진단 표준화 프로그램입니다.
배터리 정보를 DB화하여 과거와 현재의 배터리 품질 정보를 쉽게 찾아보고, 배터리 열화추이를 비교 분석하여 비상전원 배터리설비의 품질 관리 표준화 DB구축을 가능케 합니다.
측정한 데이터를 EXCEL파일로 변환이 가능하며 보고서 양식으로 출력 가능합니다.

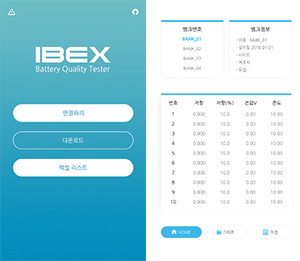

데이터 다운로드 어플리케이션 – IBEX-BT

블루투스 통신으로 와튼 모바일 어플리케이션으로 데이터를 전송받아, 현장에서 바로 데이터 확인 및 파일 공유가 가능합니다.

기술 및 인증

2016.12 Exmons Ultra Plus GS(Good Software) 인증 획득
2008.12 세계일류화상품 선정 (지식경제부)
2008.11 NeP인증 획득 (지식경제부 NeP-MOCIE-2006-053)
2005.09 CE인증 획득
2004.09 신기술(KT마크) 인증(과학기술부)

측정항목

셀의 전압
셀의 내부 저항성분 값 (임피던스 유효성분)
셀간 결선저항 값
셀의 (-) 터미널 온도

측정범위 및 정확도

NO	측정항목	측정범위	정확도	분해능
1	셀의 전압	0.1 ~ 60Vdc	±0.5% 이하	10mV
2	셀의 내부 저항성분 값	0.01 ~ 300mΩ	±1.0% 이하	1uΩ
3	셀간 결선저항 값	0.01 ~ 300mΩ	±1.0% 이하	1uΩ
4	온도	-20℃ ~ 80℃	±2.0% 이하	0.5℃

※ 각 측정항목은 full scale기준입니다.

측정범위

5 ~ 6,000 Ah 이하, 0.1V~60V DC

모델별 특징

IBEX-PRO 모델 : 데이터 저장 최대 600cell (1개 조에 대한 셀 수량을 가변설정 가능)
IBEX-ULTRA & BT 모델 : 데이터 저장 최대 4,800cell (1개 조에 대한 셀 수량을 가변설정 가능)
충전 리플전류 함유량 % 및 FFT 분석 가능
