iPQMS
배터리 품질진단 시스템 BMS

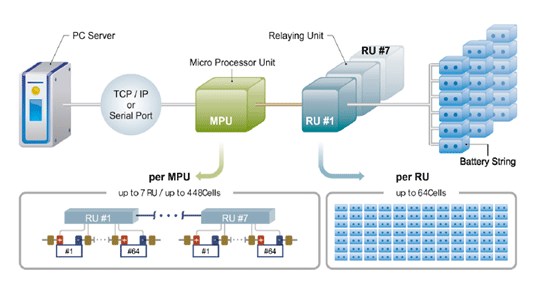

1개의 주 감시장치에 의해 배터리 용량 또는 규격에 관계없이 RU(Relaying Unit)만을 확장함으써 448셀까지 측정이 가능할 뿐만 하니라, 배터리시스템의 교체시에도 유연성있는 확장성을 가집니다.
iPQMS는 주 감시장치에 의해 배터리 시스템의 SOH를 진단하고 부수적으로 비상전원의 출력라인의 품질을 모니터링 할 수 있습니다.
옵션 추가시 상용전원/UPS/충전기의 전압/전류 실효치를 상시 계측표시하고 Event 발생시 순시파형을 기록, 분석하여 UPS와 같은 비상전원 시스템의 운용상태를 감시할 수 있는 “지능형 예비전원 품질진단 시스템” 입니다.

측정범위	배터리 용량 : 6,000Ah (For Sealed/lead acid, Ni-Cd batteries) 셀 전압 : 1.2, 2, 4, 6, 8, or 12 VDC 내부저항 : 0.001 ~ 99.999 mΩ 온도 : -20℃ ~ 80°C DC 전압/전류측정 : ~ 999.9V, ~ 999.9A
측정 정확도	DC전압/전류 : 전압 ±0.5%/전류 ±1% 내부저항 : ±2% 이내 온도 : ±2% 이내 셀 전압 : ±0.5%
해상도	DC 전압/전류 : 0.1V/0.1A AC 전압/전류 : 0.1V/0.1A 셀전압 : 10㎷ 내부저항 : 0.001 mΩ 온도 : 0.5℃
측정속도	3초/per cell
측정주기	10 minutes ~ 1 day 측정주기 조정가능
통신기능	TCP/IP, Modbus TCP/IP, SMS with server(optional service)
측정용량	1개의 RU는 64셀 측정가능하며, 최대 6개의 RU를 연결하면 하나의 시스템으로 최대 448셀까지 측정 가능
부가기능	Auto Scaling 기능 부동충전시 리플전압 배제 기능 측정 Channel수 선택기능
사용자 설정기능	High/Low 알람 설정: 전압, 전류, 내부저항 Year/date/time setting, Display menu
사용조건	동작온도: 0℃ ~ 65℃ 습도: 80% RH이하

※한전 및 발전소, 국내 K 통신사 및 IDC외 다수의 고객사에 설치되어 성공적으로 운용중임
